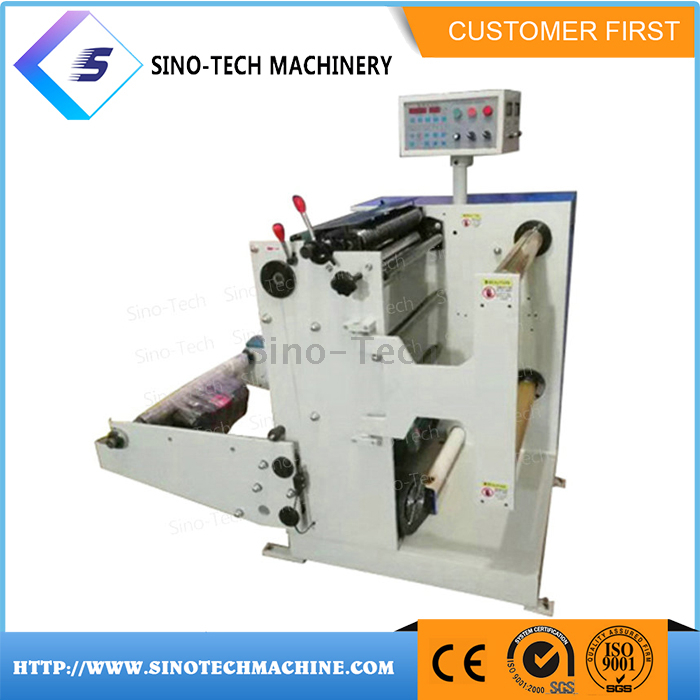

마시는 밀짚 종이 롤 슬리 터 리와인더 기계

종이 롤 슬리터 리와인더
장비 유효 폭 600MM, 기계적 속도 120M/min
이 기계는 교정 풀기 기관, 절단 구조, 롤링 바디, 변속기 및 전기 제어로 구성됩니다.


주요 구성 및 사양

1. 긴장을 풀고 있는 기관

장치에는 보호 또는 종이 코어의 비원형이 다르고 주름이 발생하여 양쪽 끝의 원료 장력으로 인해 오프셋의 수동 측면이 제거될 수 있습니다.
장력 변동을 균형 있게 유지하는 고선형 자기 파우더 브레이크 액츄에이터 출력 토크에 대한 풀림 장력을 최소한으로 줄일 수 있습니다.


1. 풀기 사양 : 최대 폭 600mm, 직경 950mm
2. 종이 튜브 클램핑 방법: 에어 샤프트 클램핑

사양: 3in 1 에어 샤프트 루트 1개
공압 건 1개

1. 장력 제어: 폐쇄 루프 장력 제어.

출력 제어: 200N.M 1개
자기 브레이크 1개

1. 수정 수행:

주어진 신호에 대한 광전식 눈 보정 컨트롤러로 기판을 추적하고 모터 구동 볼 나사 실행.
사양: 광전 눈 1개
선형 가이드 레일 4개
교정 기관 1개
광전 눈 미세 조정 1 세트

1. 절단기 구성

  기관은 카바이드 정밀 디스크 디스크 나이프(상대적으로 두꺼운 알루미늄 호일, 종이 및 기타 재료 절단) 또는 직선 칼 절단(일반 플라스틱 필름 절단), 깔끔한 절개, 긴 수명, 절단 위아래 칼 샤프트 폭 조정 처리, 상부 및 하부 블레이드 샤프트 기어 속도 일치 사이를 사용합니다. 칼 아래 구현된 핸드휠을 돌리면 칼이 자동으로 계속 회전합니다.

1. 도구 축: 칼 샤프트 아래 각 하나
2. 잠금 장치:

칼 샤프트에 고정할 수 있는 칼 장치로 빠르게 칼을 위아래로 자르거나 품질 문제로 인해 움직이는 것을 방지할 수 있습니다.
사양: 로커 암
                                                                                            1개 잠금 샤프트
                                                                                            1개 쌍 기어
                                                                                            1개 웜 기어

1. 행 폐기물: 고압 공기 공급관 전환을 불어서 스크랩 물질을 제외합니다.

사양: 송풍기 1개
                                                                                            공기 파이프 1개

1. 메인 벽: 강철 벽면 패널, 효과적인 충격 흡수로 기계의 고속 및 안정적인 작동이 가능합니다.

사양: 30MM

1. 가이드 롤러: 크롬 도금, 광택 처리.

  사양: Φ80 × 750mm

1. 롤링 바디스

에이전시는 압력 암 균형 내부 및 외부 압력이 있는 좌우 축 이축 권선 권선을 사용합니다. 변속기는 두 개의 독립적인 서보 모터 드라이브 단축 장력 조정 가능을 사용합니다.

1. 권선 사양 : 폭 최대 600mm
2. 종이 튜브 클램핑 수단: 에어 샤프트 클램프(고객 재료 사양에 따름)
3. 사양: 에어 샤프트의 3in 2 루트
4. 되감기 압력 : 차압 공압 압축, 공압 조절기로 압력 조정 가능
5. 명세서:

압력 암 2 PCS
실린더 2 PCS

1. 장력 제어: 서보 모터 일정한 토크 출력
2. 사양: 모터 컨트롤러
3. 권선 실행 : 서보 모터 2 (사양 3.7kw) 단일 헤드 스윙 암 언로드 ( 또는 일반 방전 )

1.  전송 메커니즘

1. 메인 서보 모터 작동, 편리한 리프팅 속도, 과도한 부드럽고 매끄러운 속도 조정을 사용합니다.
2. 구동 모드: PLC의 일반 이동 제어
3. 사양: 5.5KW 서보 모터

1. 주요 가전제품:

1. 중앙 전기 제어 캐비닛 상자, 우아하고 작동하기 쉽습니다.
2. 운영 캐비닛

미터 디스플레이, 실시간 라인 속도 현실, 미터 자동 정지 기능 (감속 정지 기능 포함, 미터에 비정상적인 오류 없음)

1. 광학 보정 컨트롤러
2. 버튼, 접촉기, 공기 스위치




최대 공급 폭	600MM
최대 토출 직경	950MM
최대 권경	550MM
자동 로딩 실린더	100/100 2
기계적 속도	0-120M/분
상하 원형칼	하부칼 43세트, 15MM 40세트
최소 슬리팅	13.7MM
절단 정확도	±0.1MM
전기 기계	3KW (상하이 리차오)
모니터 속도	3KW
기계적 무게	880KG
치수	1700*1400*1380MM
주파수 변환기	4KW Covo (심천 코보)
배출축	1 세트, 외경 3(76MM) 인치 타일형 가스 상승 샤프트(Zhejiang Kaiming)
방전축 자성분말 장력 조절 장치	1 세트, 5KG 자기 분말 브레이크(Zhejiang Huaqiang)
교정 시스템	광전 보정 장치 (Wenzhou Ruiqi)
배포 휠	소재 긁힘 방지를 위한 9가지 표면 경화 처리(Zhejiang Baixiao)
견인봉	1개 지점 (라이언 창성)
압력 롤러	1개 지점(라이언 창성)
광전	2 (루이 웨이)
모터 수정	인통(쑤저우)
계량 장치	1 세트, 광전 센서 미터(Zhejiang Zhongxing)
수용축	2 76MM 위아래로 (Zhejiang Kaiming)
수용축 자분말 장력 조절 장치	10KG 클러치 2세트(Zhejiang Huaqiang)
방전장치	팬 1명
만들기 버튼	슈나이더
기타 구성	툴박스 1개, 매뉴얼 1개(공용공구 등)
