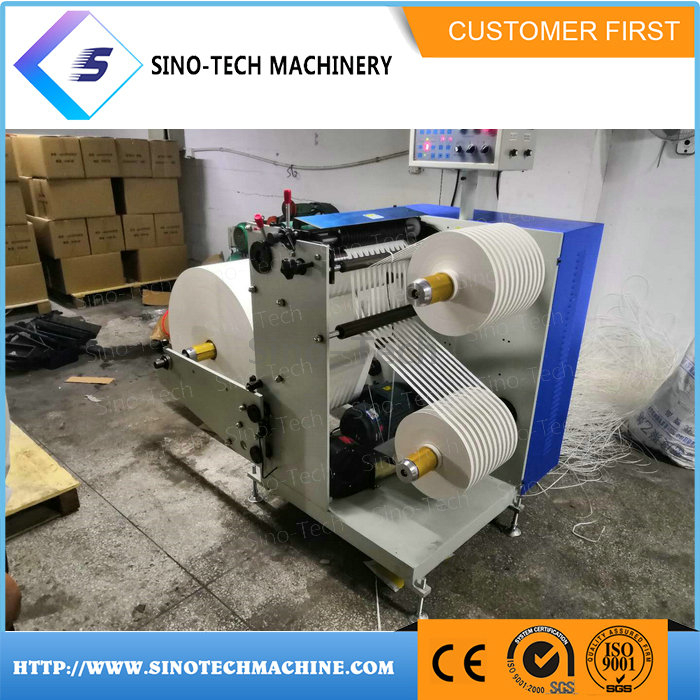

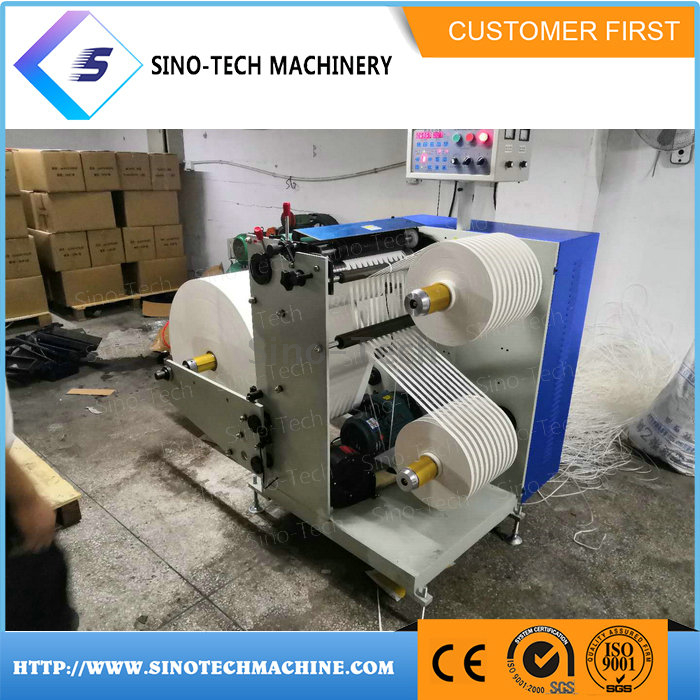

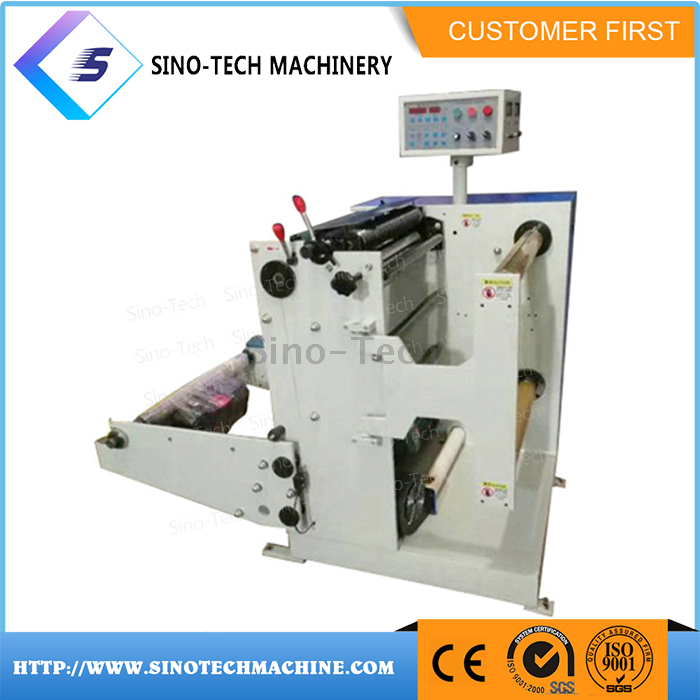

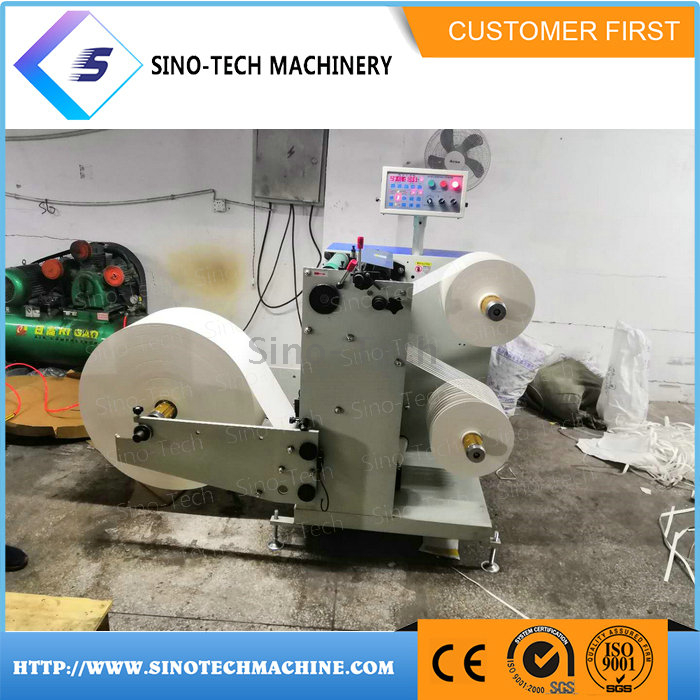

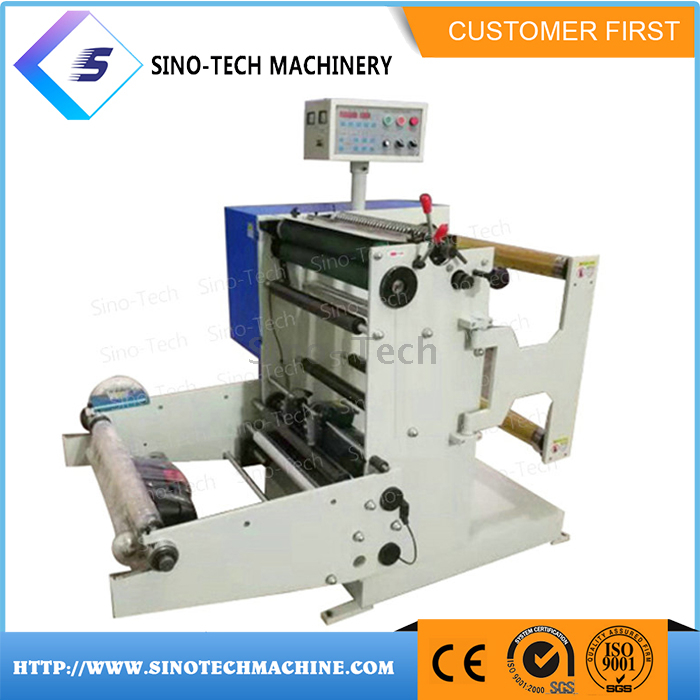

Attrezzatura per riavvolgitore per taglierina per rotoli di carta,
larghezza effettiva 600 mm, velocità meccanica 120 m/min.
La macchina è composta da istituti di svolgimento correttivo, struttura di taglio, corpi rotanti, trasmissione e controllo elettrico.
Configurazione e specifiche principali
- istituzioni in liquidazione
Il dispositivo ha un aspetto manuale dell'offset che può essere eliminato a causa della tensione della materia prima su entrambe le estremità derivante da Bohou o dalla non circolarità del nucleo di carta diversa e spiegazzata.
La tensione di svolgimento dell'elevata coppia di uscita dell'attuatore del freno a polvere magnetica lineare che bilancia la fluttuazione della tensione può essere ridotta al minimo.
- Specifiche di svolgimento: larghezza massima 600 mm, diametro 950 mm
- Metodo di bloccaggio del tubo di carta: bloccaggio dell'albero dell'aria
Specifiche: 3in 1 radice dell'albero dell'aria 1 pezzo
Pistola pneumatica 1 pezzo
- Controllo della tensione: controllo della tensione a circuito chiuso.
Il controllo di uscita: 200N.M 1 pezzo
di freni magnetici 1 pezzo
- La correzione esegue:
che traccia il substrato tramite il controller di correzione dell'occhio fotoelettrico per un dato segnale, l'esecuzione della vite a ricircolo di sfere di azionamento del motore.
Specifiche: occhio fotoelettrico 1 pezzo
binario di guida lineare 4 pezzi
istituzioni correttive 1 pezzo
messa a punto dell'occhio fotoelettrico 1 set
- configurazione della macchina da taglio
L'agenzia utilizza un coltello a disco di precisione in carburo (taglio di fogli di alluminio, carta e altri materiali relativamente spessi) o (e) taglio a coltello dritto (taglio di pellicole di plastica generali), incisione precisa, lunga durata, taglio su e giù per il processo di regolazione della larghezza dell'albero del coltello, adattamento della velocità dell'ingranaggio dell'albero della lama superiore e inferiore. Girando l'implementazione del volantino sotto il coltello, il coltello continua a ruotare automaticamente.
- Asse utensile: sotto l'albero del coltello ciascuno
- Dispositivo di bloccaggio:
un dispositivo rapido a coltello, in grado di bloccarsi sull'albero del coltello, per evitare che il coltello venga tagliato dall'alto e dal basso o si muova a causa di problemi di qualità.
Specifiche: 1 bilanciere
1 albero di bloccaggio
1 coppia di ingranaggi
1 ingranaggio a vite senza fine
- Rifiuti di fila: soffiando la deviazione del tubo di alimentazione dell'aria ad alta pressione, il materiale di scarto viene escluso
Specifiche: 1 ventilatore
1 tubo dell'aria
- parete principale: pannelli in acciaio, efficace assorbimento degli urti, che consente alla macchina un funzionamento stabile e ad alta velocità.
Specifiche: 30MM
- Rulli di guida: cromati, lucidati.
Specifiche: φ80 × 750mm
- i corpi rotanti
L'agenzia utilizza l'avvolgimento biassiale dell'asse sinistro-destro con braccio di pressione bilanciato pressione interna ed esterna. La trasmissione utilizza due servomotori indipendenti con tensione uniassiale regolabile.
- Specifiche di avvolgimento: larghezza fino a 600 mm
- Mezzi di bloccaggio del tubo di carta: morsetto dell'albero dell'aria (secondo le specifiche del materiale del cliente)
- Specifiche: radice 3 in 2 dell'albero dell'aria
- Pressione di riavvolgimento: compressione pneumatica a pressione differenziale, la pressione può essere regolata tramite regolatore di pressione pneumatico
- Specifiche:
Braccio di pressione 2 PZ
Cilindro 2 PZ
- Controllo della tensione: uscita di coppia costante del servomotore
- Specifiche: controller del motore
- Esecuzione avvolgimento: servomotore 2 (specifiche 3,7 kW) Scarico braccio oscillante a testa singola ( o scarico generale )
- meccanismo di trasmissione
- Utilizza il funzionamento del servomotore principale, una velocità di sollevamento conveniente, la regolazione della velocità eccessivamente morbida e liscia.
- Modalità di guida: controllo generale del movimento del PLC
- Specifica: servomotore da 5,5 kW
- Principali elettrodomestici:
- Quadro elettrico centralizzato, elegante e facile da usare.
- Gabinetto operativo
Display del misuratore, realtà della velocità della linea in tempo reale, funzione di arresto automatico del misuratore (con funzione di arresto per decelerazione, nessun errore anomalo nel misuratore)
- Controller di correzione ottica
- Pulsante, contattori, interruttori pneumatici
| Larghezza massima di alimentazione |
600MM |
| Diametro massimo di scarico |
950MM |
| Diametro massimo di avvolgimento |
550MM |
| Cilindro di caricamento automatico |
100/1002 |
| Velocità meccanica |
0-120 M/MIN |
| Coltello tondo superiore e inferiore |
43 set di coltelli inferiori e 40 set di 15 mm |
| Taglio minimo |
13,7MM |
| Precisione di taglio |
±0,1MM |
| Macchina elettrica |
3KW (Shanghai Lichao) |
| monitorare la frequenza |
3KW |
| Peso meccanico |
880 kg |
| Dimensioni |
1700*1400*1380MM |
| Convertitore di frequenza |
4KW Covo (Shenzhen Kovo) |
| Albero di scarico |
1 set, diametro esterno 3 (76MM) pollici albero di risalita del gas tipo piastrella (Zhejiang Kaiming) |
| Dispositivo di controllo della tensione della polvere magnetica sull'albero di scarico |
1 set, freno a polvere magnetica da 5 kg (Zhejiang Huaqiang) |
| Sistema di correzione |
Dispositivo di correzione fotoelettrica (Wenzhou Ruiqi) |
| Ruota di distribuzione |
9 trattamenti superficiali duri per evitare di graffiare i materiali (Zhejiang Baixiao) |
| Bastone da traino |
1 filiale (Ryan Changsheng) |
| Rullo di pressione |
1 filiale, (Ryan Changsheng) |
| fotoelettrico |
2 (Rui Wei) |
| Motore di correzione |
Yintong (Suzhou) |
| Dispositivo di misurazione |
1 set, misuratore sensore fotoelettrico (Zhejiang Zhongxing) |
| Albero ricevente |
2 76MM su e giù (Zhejiang Kaiming) |
| Dispositivo di controllo della tensione della polvere magnetica sull'albero ricevente |
Frizione da 10 kg 2 set (Zhejiang Huaqiang) |
| Dispositivo di scarico |
1 ventilatore |
| Crea pulsante |
Schneider |
| Altra configurazione |
1 cassetta degli attrezzi, 1 manuale (strumenti comuni, ecc.) |
