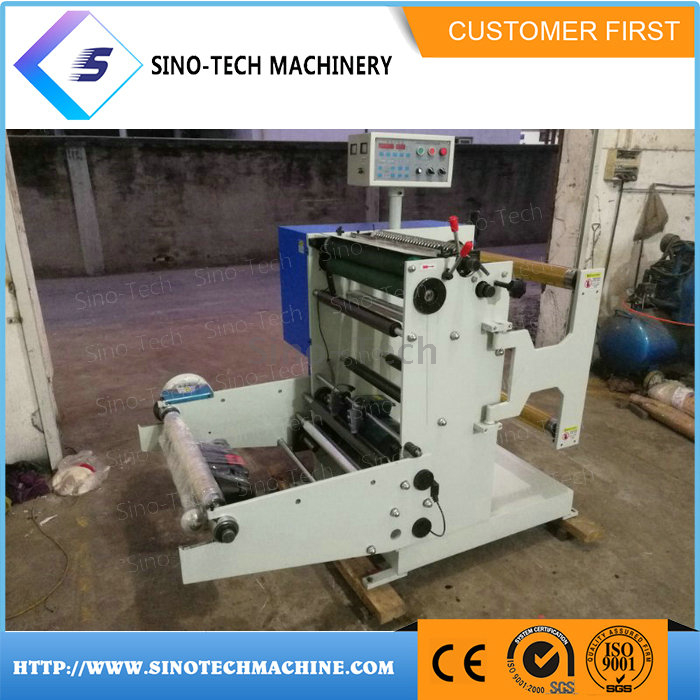

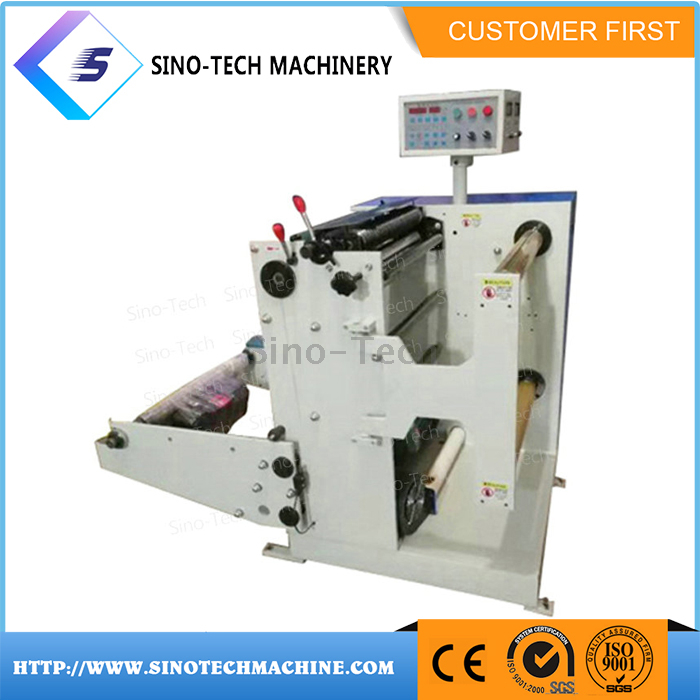

Aufwickelmaschine für Trinkhalmpapierrollen

Papierrollenschneider-Aufwickler
, effektive Breite 600 mm, mechanische Geschwindigkeit 120 m/min.
Die Maschine besteht aus korrigierenden Abwickeleinrichtungen, Schneidstruktur, Rollkörpern, Getriebe und elektrischer Steuerung.


Hauptkonfiguration und Spezifikationen

1. Abwicklungsinstitutionen

Das Gerät verfügt über einen manuellen Offset-Aspekt, der aufgrund der Spannung des Rohmaterials an beiden Enden aufgrund von Bohou oder unterschiedlicher Unrundheit und Faltenbildung des Papierkerns eliminiert werden kann.
Durch das Abwickeln der Spannung auf das hohe Ausgangsdrehmoment des linearen Magnetpulverbremsaktuators können Spannungsschwankungen auf ein Minimum reduziert werden.


1. Abwickelspezifikationen: maximale Breite 600 mm, Durchmesser 950 mm
2. Papierrohrklemmmethode: Luftwellenklemmung

Spezifikationen: 3in 1 Wurzel des Luftschachts 1 Stück
Pneumatische Pistole 1 Stück

1. Spannungsregelung: Spannungsregelung im geschlossenen Regelkreis.

Die Ausgangssteuerung: 200 N.M 1 Stück
Magnetbremsen 1 Stück

1. Korrektur durchführen:

Verfolgung des Substrats durch den fotoelektrischen Augenkorrekturregler für ein gegebenes Signal, der Motorantrieb Kugelumlaufspindel Ausführung.
Spezifikationen: Lichtschranke 1 Stück
Lineare Führungsschiene 4 Stück
Eine Korrektureinrichtung 1 Stück
Die Feinabstimmung des Lichtschrankens 1 Satz

1. Konfiguration der Schneidemaschine

  Die Agentur verwendet Hartmetall-Präzisionsscheibenscheibenmesser (Schneiden relativ dicker Aluminiumfolie, Papier und anderer Materialien) oder (und) gerades Messerschneiden (Schneiden von allgemeiner Kunststofffolie), sauberer Schnitt, lange Lebensdauer, Verarbeitung zur Einstellung der Breite der Messerwelle nach oben und unten, Anpassung der Getriebegeschwindigkeit zwischen der oberen und unteren Klingenwelle. Durch Drehen des Handrads unter dem Messer dreht sich das Messer automatisch weiter.

1. Werkzeugachse: jeweils unter der Messerwelle
2. Schließvorrichtung:

Eine schnelle Messervorrichtung, die an der Messerwelle arretiert werden kann, um zu verhindern, dass das Messer nach oben und unten schneidet oder sich aufgrund von Qualitätsproblemen bewegt.
Spezifikationen: 1 Kipphebel,
                                                                                            1 Verriegelungswelle,
                                                                                            1 Zahnradpaar,
                                                                                            1 Schneckengetriebe.

1. Reihenabfall: Durch Einblasen von Hochdruck-Luftzufuhrrohrumleitung wird das Abfallmaterial ausgeschlossen

Spezifikationen: 1 Gebläse,
                                                                                            1 Luftrohr.

1. Hauptwand: Wandpaneele aus Stahl, effektive Stoßdämpfung, die einen schnellen und stabilen Betrieb der Maschine ermöglicht.

Spezifikationen: 30 mm.

1. Führungsrollen: verchromt, poliert.

  Spezifikationen: φ80 × 750 mm

1. die Rollkörper

. Die Agentur verwendet die biaxiale Wicklung mit Links-Rechts-Achse und einem Druckarm, der den Innen- und Außendruck ausgleicht. Das Getriebe verwendet zwei unabhängige, einachsige, spannungsverstellbare Servomotorantriebe.

1. Wicklungsspezifikationen: Breite bis zu 600 mm
2. Mittel zur Papierrohrklemmung: Luftschachtklemme (nach Materialvorgaben des Kunden)
3. Spezifikationen: 3in 2 Wurzel des Luftschachts
4. Rückspuldruck: Differenzdruck pneumatische Kompression, der Druck kann durch pneumatischen Druckregler eingestellt werden
5. Spezifikationen:

Druckarm 2 Stk.
Zylinder 2 Stk.

1. Spannungsregelung: Servomotor mit konstantem Drehmomentausgang
2. Spezifikationen: Motorsteuerung
3. Wicklungsausführung: Servomotor 2 (Spezifikationen 3,7 kW) Einzelkopf-Schwenkarm-Entladung ( oder allgemeine Entladung )

1.  Übertragungsmechanismus

1. Ituses Hauptservomotorbetrieb, bequeme anhebende Geschwindigkeit, die Geschwindigkeitsanpassung die übermäßige weiche, glatte.
2. Antriebsmodus: Allgemeine Bewegungssteuerung der SPS
3. Spezifikation: 5,5 kW Servomotor

1. Hauptgeräte:

1. Zentralelektrischer Schaltschrankkasten, elegant und einfach zu bedienen.
2. Operationsschrank

Messgerätanzeige, Realität der Liniengeschwindigkeit in Echtzeit, automatische Stoppfunktion des Messgeräts (mit Verzögerungsstoppfunktion, kein ungewöhnlicher Fehler im Messgerät)

1. Optischer Korrekturregler
2. Taster, Schütze, Luftschalter




Maximale Einzugsbreite	600MM
Maximaler Auslaufdurchmesser	950MM
Maximaler Wickeldurchmesser	550MM
Automatischer Ladezylinder	100/100 2
Mechanische Geschwindigkeit	0-120 M/MIN
Oberes und unteres Rundmesser	43 Sätze Untermesser und 40 Sätze 15 mm
Minimale Schlitzung	13,7 MM
Schnittgenauigkeit	±0,1 MM
Elektrische Maschine	3KW (Shanghai Lichao)
Rate überwachen	3KW
Mechanisches Gewicht	880 kg
Abmessungen	1700*1400*1380MM
Frequenzumrichter	4KW Covo (Shenzhen Kovo)
Auswurfschacht	1 Satz, Außendurchmesser 3 (76 mm) Zoll, Kacheltyp-Gasanstiegswelle (Zhejiang Kaiming)
Vorrichtung zur Steuerung der magnetischen Pulverspannung der Austragswelle	1 Satz, 5 kg Magnetpulverbremse (Zhejiang Huaqiang)
Korrektursystem	Photoelektrisches Korrekturgerät (Wenzhou Ruiqi)
Einsatzrad	9 Oberflächenhärtebehandlungen zur Verhinderung zerkratzter Materialien (Zhejiang Baixiao)
Abschleppstange	1 Zweig (Ryan Changsheng)
Andruckrolle	1 Zweig, (Ryan Changsheng)
fotoelektrisch	2 (Rui Wei)
Motor korrigieren	Yintong (Suzhou)
Messgerät	1 Satz, fotoelektrisches Sensormessgerät (Zhejiang Zhongxing)
Empfangswelle	2 76 mm auf und ab (Zhejiang Kaiming)
Vorrichtung zur Steuerung der magnetischen Pulverspannung der Aufnahmewelle	10KG Kupplung 2 Sätze (Zhejiang Huaqiang)
Entladegerät	1 Ventilator
Schaltfläche „Erstellen“.	Schneider
Andere Konfiguration	1 Werkzeugkasten, 1 Handbuch (gängige Werkzeuge usw.)
