いつ プラスチック異形押出ラインを選択する際、最も一般的かつ最も重要な質問の 1 つは、異形サイズの範囲に関するものです。メーカーは、品質を犠牲にすることなく小さな装飾トリム、中程度のケーブル チャネル、またはより大きな構造カバーをラインで生産できるかどうかを知る必要があります。これは、設備投資、工具計画、製品開発の意思決定に直接影響します。
プロファイル サイズの範囲も生産性とコストに影響します。技術的にはプロファイルを作成できるラインであっても、冷却、校正、または搬出能力が不十分な場合、プロファイルを効率的に作成するのが難しい場合があります。そのため、サイズ範囲は単なるカタログ番号ではなく、生産能力として評価される必要があります。実際の製造では、実用的なサイズの範囲は、短期間のテスト実行だけでなく、安定した長期間の運用に依存します。
このため、プラスチック異形押出ラインのサイズ制限を理解することは、メーカーが設備の不一致を回避し、より信頼性の高い生産を計画するのに役立ちます。
プラスチック異形押出ラインでは、異形サイズの範囲は主に、幅、高さ、肉厚、キャビティ構造を含む断面寸法を指します。多くの人は幅だけに注目しますが、同じ幅の 2 つのプロファイルでも、一方が中実でもう一方が中空または複数個取りの場合、加工の難易度が大きく異なる可能性があります。
壁の厚さも重要な要素です。薄肉のプロファイルでは歪みを防ぐために正確な制御が必要になる場合がありますが、厚肉のプロファイルではより長い冷却時間と強力な寸法安定化が必要です。これが、プロファイルのサイズ範囲が単なる「最大幅」の数値ではない理由です。
プラスチック異形押出ラインは、必要な長さに切断される連続異形材を生成するため、異形材の長さと異形材の断面は個別に評価する必要があります。ほとんどの場合、下流のハンドリングおよび切断システムが適切に構成されている限り、ラインは長い製品を生産できます。
通常、より重要な制限は断面サイズと複雑さです。任意の長さにプロファイルを切断できるラインでも、大きな断面や複雑な断面を安定して生成できない場合があります。この違いを理解することは、購入者がより適切な技術的評価を行うのに役立ちます。
サプライヤーはプラスチック異形押出ラインの理論上のサイズ範囲を提供する場合がありますが、実際の生産では実用範囲がさらに狭いことがよくあります。理論上の能力は理想的な条件に基づいている可能性がありますが、実際の生産には材料の変動、公差要件、長期安定性の懸念が含まれます。
短期間のテストではプロファイルを作成できる可能性がありますが、大量生産では経済的または安定的ではありません。このため、メーカーは対象となる材質、出力速度、品質基準に基づいた実用的なサイズ範囲に焦点を当てる必要があります。

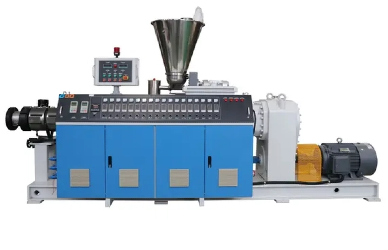

押出機は、プラスチック異形押出ラインのサイズ範囲を決定する主要な要素です。スクリューの直径、モーター出力、および可塑化能力によって、金型に供給できる溶融量が決まります。大きなまたは厚い壁のプロファイルではより多くの溶融体積が必要ですが、小さなプロファイルではより低く、より安定した出力制御が必要になる場合があります。
押出機のサイズが小さいと、大きなプロファイルの生産量が不安定になったり、充填が不十分になったりする可能性があります。サイズが大きすぎると、小さなプロファイルを正確に制御することが難しくなる可能性があります。押出機の能力が製品ファミリーと一致する場合、最適なサイズ範囲が実現されます。
金型の設計は、ターゲットのプロファイルを安定した寸法で製造できるかどうかに直接影響します。プラスチック異形押出ラインでは、ダイのフロー チャネルが異形断面全体にわたる圧力と溶融物の分布のバランスをとらなければなりません。これは、プロファイルが広くなったり、厚くなったり、複雑になったりするにつれて、より困難になります。
押出機の能力が十分であっても、ダイの設計が不適切であると、不均一な肉厚、表面欠陥、または形状の歪みが発生する可能性があります。このため、使用可能なプロファイル範囲を決定する際には、ツーリングの精度が機械のサイズと同じくらい重要になることがよくあります。
校正システムと冷却システムは、プラスチック異形押出ラインの実際のサイズ範囲に大きな影響を与えます。大きなプロファイル、中空セクション、および厚い壁では、形状安定性を維持するために、成形中のより多くのサポートとより多くの冷却能力が必要です。
校正力が不十分であったり、冷却が不均一であったりすると、プロファイルが歪んだり、不規則に収縮したり、公差が失われる可能性があります。薄肉プロファイルは真空バランスと冷却速度の影響を受けやすいため、難しい場合もあります。多くの場合、押出機ではなく、キャリブレーションと冷却が実際のサイズ制限要因になります。
引き取りシステムと切断システムも、プラスチック異形押出ラインが処理できる内容を定義します。大きいまたは重いプロファイルには適切な引っ張り力と安定したトラクションが必要ですが、小さいまたは柔らかいプロファイルには変形を避けるために正確な張力制御が必要です。
切断システムは、プロファイル サイズ、肉厚、ライン速度にも適合する必要があります。不一致があると、エッジ品質の低下、振動、または長さの不一致が発生する可能性があり、下流の組み立てや製品の受け入れに影響を及ぼします。
材料が異なると、同じプラスチック異形押出ラインのサイズ範囲が変化する可能性があります。 PVC、PP、ABS、PC、PMMA は、溶融強度、収縮挙動、冷却感度が異なります。その結果、ある材料では適切なプロファイル サイズを実現することが、別の材料では困難になる場合があります。
たとえば、一部の材料では、より大きなプロファイルの場合、より遅い速度またはより長い冷却が必要になる場合がありますが、他の材料では、薄肉セクションをより簡単に処理できる場合があります。したがって、現実的なサイズ範囲の評価には材料の選択を含める必要があります。
プラスチック異形押出ラインは、通常、小、中、大の異形カテゴリーの観点から議論できます。小さなプロファイルには、狭いトリム、エッジ バンド、軽量チャネルが含まれ、多くの場合比較的高速で生成されます。中程度のプロファイルには、多くの汎用アプリケーションで一般的なケーブル ダクト、アプライアンス トリム、および機能チャネルが含まれます。
大きなプロファイルには、幅広の建物トリム、構造カバー、または複数の空洞セクションが含まれる場合があります。これらには通常、より低いライン速度、より強力な校正サポート、およびより多くの冷却能力が必要です。ラインは引き続きそれらを生産する可能性がありますが、出力効率と安定性を検証する必要があります。
同じ幅と高さでも、厚肉プロファイルと薄肉プロファイルは、プラスチック異形押出ライン上で大きく異なる動作をする可能性があります。厚肉プロファイルにはより多くの溶融体積と冷却時間が必要ですが、薄肉プロファイルには崩壊、ねじれ、または不均一な厚さを避けるためにより正確な制御が必要です。
つまり、プロファイル サイズの範囲には、外形寸法だけでなく、壁の厚さの情報も常に含める必要があります。
評価項目 |
なぜそれが重要なのか |
無視した場合の典型的なリスク |
プロファイルの幅と高さ |
基本的な断面サイズを定義します |
プロファイルがツーリング/冷却能力を超える可能性がある |
肉厚 |
溶融物の需要と冷却時間に影響を与える |
反り、ヒケ、寸法不安定 |
キャビティ構造 |
成形の複雑さが増す |
崩壊、不十分な許容制御 |
材質の種類 |
溶融強度と収縮率を変更します |
不安定性、表面欠陥 |
出力目標（kg/hまたはm/min） |
ライン負荷と冷却需要に影響を与える |
必要な容量に達しない |
公差要件 |
必要なプロセス精度を決定します |
組立・使用時の拒否 |
校正能力 |
初期の形状安定性をサポート |
金型出口後の変形 |
冷却長/冷却能力 |
固化と形状保持を制御 |
ねじれ、曲げ、内部応力 |
牽引力と制御 |
押出出力とプロファイル重量の一致 |
伸長または圧縮の欠陥 |
切削適性 |
きれいな長さ制御を保証 |
バリ、エッジ傷、長さばらつき |
このチェックリストは、製造業者が プラスチック異形押出ラインが 実際の生産条件下で目標の異形サイズを確実に生産できるかどうかを評価するのに役立ちます。
機器の選択を最終的に行う前に、メーカーは幅、高さ、壁の厚さ、キャビティの詳細、および公差要件を含むプロファイル図面を作成することから始める必要があります。また、材料の種類、目標出力、および必要な表面品質も定義する必要があります。これらの詳細により、サプライヤーはより正確な技術評価を提供できるようになります。
多くの場合、プラスチック異形押出ラインの実用的なサイズ範囲を確認するには、試運転またはサンプル生産が最良の方法です。テストにより、冷却のボトルネック、形状の不安定性、速度制限などの問題を、全額投資や大規模生産の前に明らかにすることができます。
時々ですが、常に効率的であるとは限りません。ラインは技術的には両方を処理できますが、ツーリング、冷却、搬出制御、および出力設定には通常、大幅な調整が必要です。
いいえ。モーターが大きくなると出力容量は増加しますが、ダイの設計、キャリブレーション、冷却、および下流での取り扱いにより、実用的な最大プロファイル サイズが制限される可能性があります。
中空プロファイルには、より正確なダイフローバランスとキャリブレーションサポートが必要なため、外形寸法が中実プロファイルと同様であっても複雑さが増します。
いいえ。現実的な評価を行うには、サイズ範囲に断面寸法、肉厚、キャビティ構造、材料タイプ、公差要件を含める必要があります。
結論の プラスチック異形押出ラインの異形サイズ範囲は、 押出機のサイズ以外にも大きく依存します。金型の設計、校正、冷却、引き取り、切断システム、材料の挙動、および品質要件のすべてが、どのサイズのプロファイルを安定かつ効率的に製造できるかを決定します。
信頼性の高い結果を得るには、メーカーは理論上の機械仕様だけでなく、実際の製造条件に基づいてプロファイル サイズ範囲を評価する必要があります。詳細な技術レビューとトライアルテストは、ターゲットプロファイルサイズがプラスチック異形押出ラインに適しているかどうかを確認する最良の方法です。
