Cintreuse de tuyaux en PVC entièrement automatique

Application
Machine à cintrer les tuyaux en plastique semi-automatique de type manuel en PVC Sur la base de la technologie de pointe internationale des pays développés, nous avons produit la machine à cintrer les tuyaux en PVC de manière indépendante. Cette machine peut être utilisée pour remplacer les machines d'injection de raccords PVC traditionnelles. Et cette machine peut économiser environ 50 % par rapport aux machines à injection. Notre objectif est de fabriquer des machines de haute qualité à un prix raisonnable.
Cette machine peut plier les tuyaux en même temps que la fabrication des douilles.
Fonction
: plier les tuyaux en PVC.
- Cintrer et emmancher un tuyau en PVC à une extrémité.
- Cintrage et emboîtement des tuyaux PVC aux deux extrémités.
Principaux avantages :
- RONDOUR PARFAITE de l'ensemble du coude ;
- RENDEMENT ÉLEVÉ ;
- La longueur, l'angle et le rayon des virages sont variables ;
- Haut niveau de technologie ;
- Machine conviviale ;
- Fiabilité, efficacité, faible maintenance ;
- Machine compacte - petite taille.

Paramètres techniques  du PGW75
1	Diamètre extérieur du tuyau	DO 50-110m
2	Méthode de chauffage	Chauffage infrarouge en céramique
3	Assiette en céramique	Elstein, Allemagne
4	Quantité de plaque en céramique	15 pièces
5	Puissance du four de chauffage Belling	0,5kw*3
6	Quantité de four chauffant belling	2
7	Puissance du four de chauffage de pliage	0,65 kW*3
8	Quantité de four de chauffage de pliage	3
9	Station hydraulique	2
10	Refroidisseur d'huile hydraulique	2 ensembles
11	Puissance de la pompe à huile	3,75 kW
12	Quantité de pompe à huile	2
13	Moteur de rotation de tuyau	0,09 kW*2
14	Moteur haut-bas	0,75 kW*1
15	totale de chauffagePuissance	17.5kW
16	refroidissementMéthode de	Un refroidissement par air
17	Type de formage	Coude et douille
18	poste de prise	3×2
19	type de prise	Type U
20	hydraulique​huile	Huile hydraulique de résistance à l'usure 46#
21	Température de chauffage maximale	450℃
22	Pression atmosphérique	0.6-0.8Mpa
23	Presse à eau	0,2-0,3 MPa
24	Pression d'huile	10Mpa
25	Accumulateur d'énergie	2 ensembles
26	Coussin gonflable	4 ensembles
27	Méthode de travail	Automatique
28	Dimension	3050mm*2300mm*2080mm
29	Poids	4,8T
30	Tension d'alimentation	380 V/50 Hz
31	Pliage unique 1 pièce, capacité d'environ 40 à 50 pièces/heure

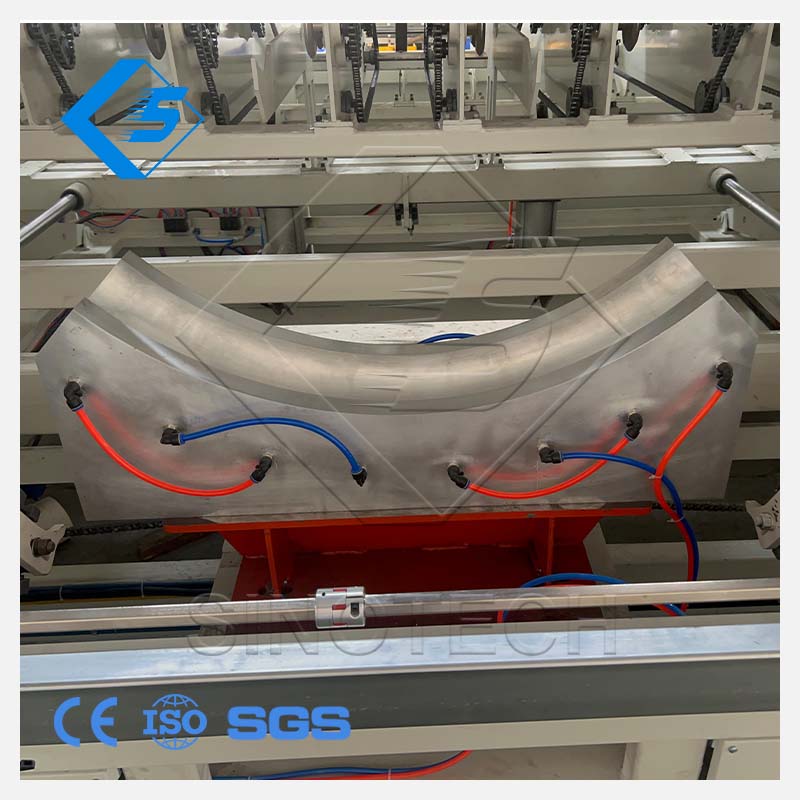

  PHOTOS ET STRUCTURES DE MACHINES :
